トーンイコライザーの使い方（darktable3.0第9回）

2020-03-22 作成

2020-03-25 改訂

トーンイコライザーの機能

darktable3.0の追加モジュールで、RGBワークフローを行う上で重要なモジュールは、フィルミックRGBとトーンイコライザーです。

画像編集を初めたばかりで、取り付けれる機能は、露光と彩度の変更です。カメラの撮ってだしに満足できなくなる要因はこの２つと思います。

従来のワークフロー

サンプル１は元の画像です。最初に従来のワークフローを試してみます。

f:id:computer_philosopher:20200320074734j:plain — サンプル１

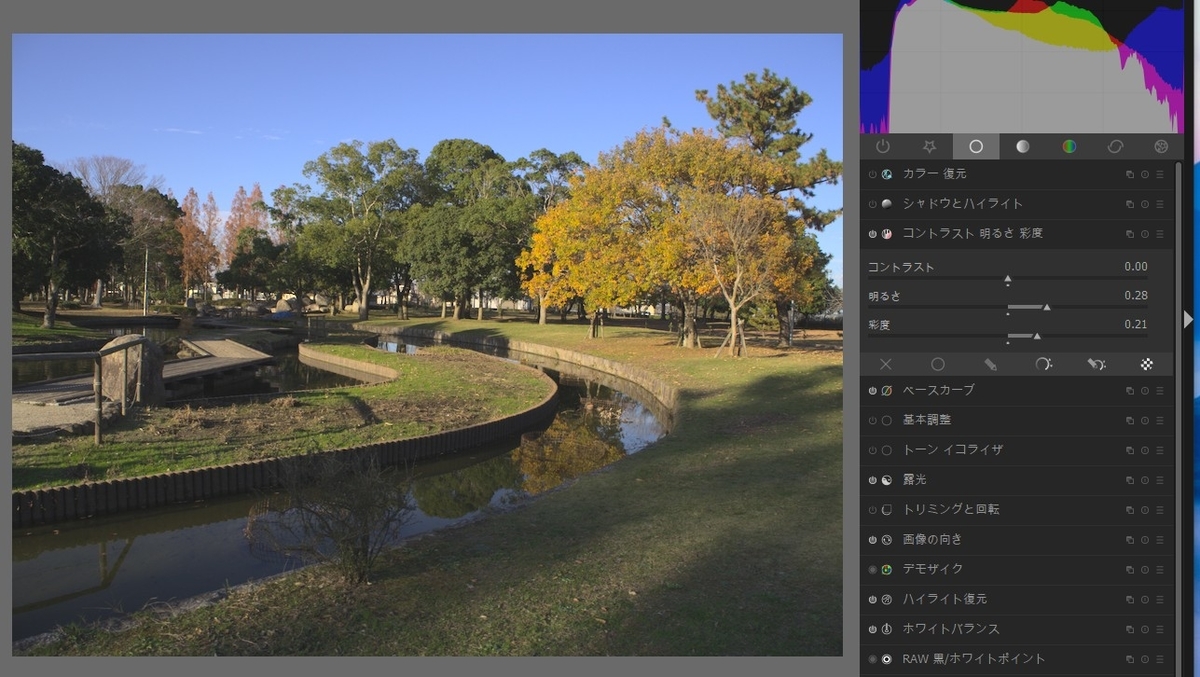

サンプル２は、「コントラスト、明るさ、彩度」の中で、明るさと彩度を変更しました。

f:id:computer_philosopher:20200320074801j:plain — サンプル２

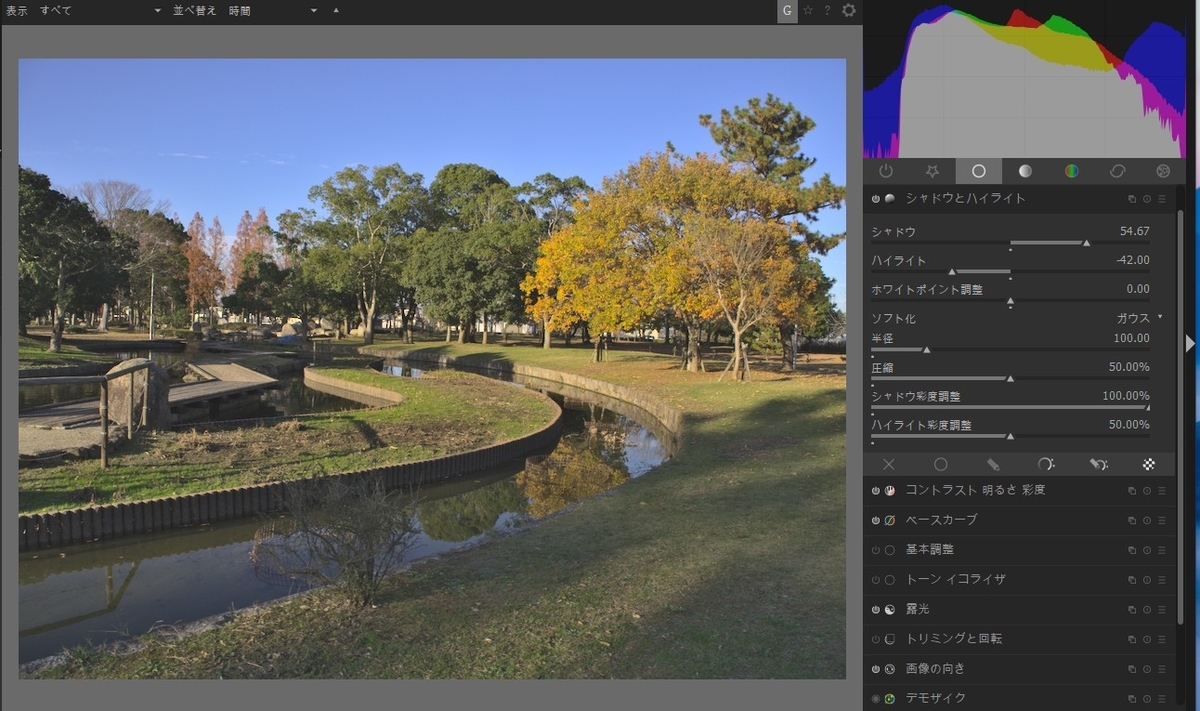

サンプル３では、「シャドウとハイライト」をつかって、暗所を持ちあげ、明所を抑えています。

f:id:computer_philosopher:20200320074823j:plain — サンプル３

このような暗所を持ちあげて、明所を抑える操作は、カメラメーカにもあります。100%、「暗所を持ちあげて、明所を抑える」訳ではありませんが、NikonのアクティブDライティング（ADL）やCannonの「オートライティングオプティマイザ」は多くの場合にはこうした操作になります。

なお、「コントラスト、明るさ、彩度」の明るさ（ガンマ補正）を優先して使うというアイデアは、「たくきよしみつ」氏によります。詳しくは、以下を見てください。

たくきよしみつ　ガバサク談義

画像ソフトIrfanViewの使い方（３）

https://gabasaku.com/iview3.html

よいRAW現像ソフトの条件

新しいRAW現像ソフトが出てきたり、バージョンが上がると、WEBでは機能紹介がよくなされます。こうした記事では、まるで、機能の沢山あるRAW現像ソフトが優れているといった印象を与えます。実際にdarktableには、モジュールが77あるので、初心者がすべてを使いこなすことは難しいです。ですので、「たくきよしみつ」氏のように、機能を限定する、あまり、編集しすぎないという立場が出てくるわけです。

しかし、darktabkeの開発チームが考えているよいRAW現像ソフトの条件は次のものです。

編集による画像劣化が少ない。
モジュール間の操作が独立している。モジュールAを操作したあとで、モジュールBを操作するとき、モジュールBの操作によって、モジュールAの編集結果が影響を受けことはない。実際には、多くのモジュールはトーンマッピングをいじっているので、例えば、A,B,C３つのモジュールを操作する場合には、他のモジュールによるモジュールの操作の影響を修正するために、繰り返し操作が発生します。もしも、モジュール間が独立していれば、Aー＞B－＞C－＞の操作で済むところを独立していないために、Aー＞B－＞C－＞A－＞B－＞C－＞...と繰り返す必要が生じます。

コントラスト、明るさ、彩度」の明るさ（ガンマ補正）もは、画像劣化の問題があります。そして、「シャドウとハイライト」では、この問題がさらに大きくなります。

全ての画像編集の中で、画像劣化のリスクが最も小さい操作は、露光の変更です。これは、RGBの値に、係数をかけることを意味します。画像編集で、画像劣化を避けるために、第1に選択すべき操作は露光です。

RGBワークフローでのトーンイコライザーの使い方

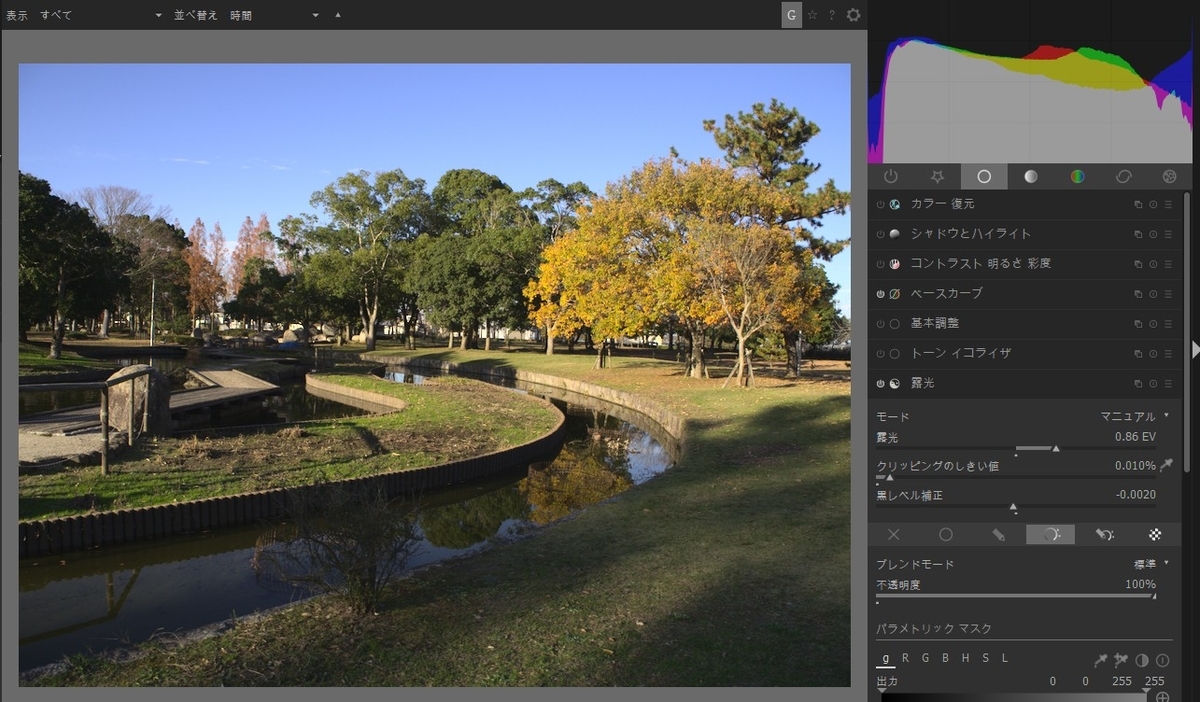

ですので、サンプル１の画像に、まず、サンプル４のように露光を変更します。

f:id:computer_philosopher:20200320074849j:plain — サンプル４

次に、トーンイコライザを使うわけですが、トーンイコライザーがアンセルアダムスのゾーンシステムに強く影響されていのるで、まず、ゾーンの説明をします。

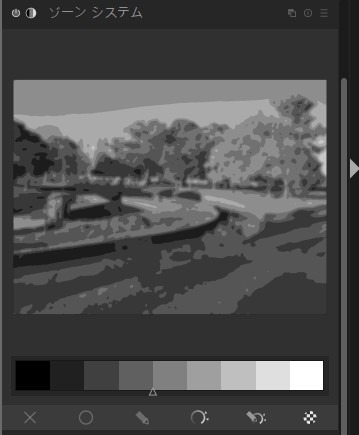

サンプル５は、サンプル4の画像をゾーンシステムモジュールで表示したものです。

ここでは、ゾーンシステムモジュールは、ゾーンシステムの説明のために表示しただけで、画像処理には使いません。RGBワークフローでは、ゾーンシステムモジュールは使ってはいけません。

ソーンシステムを使うと画像は明暗の異なるゾーンに分けられます。アンセルアダムスのゾーンシステムでは、このゾーンごとに、露光処理を分けて行います。

f:id:computer_philosopher:20200320074908j:plain — サンプル５

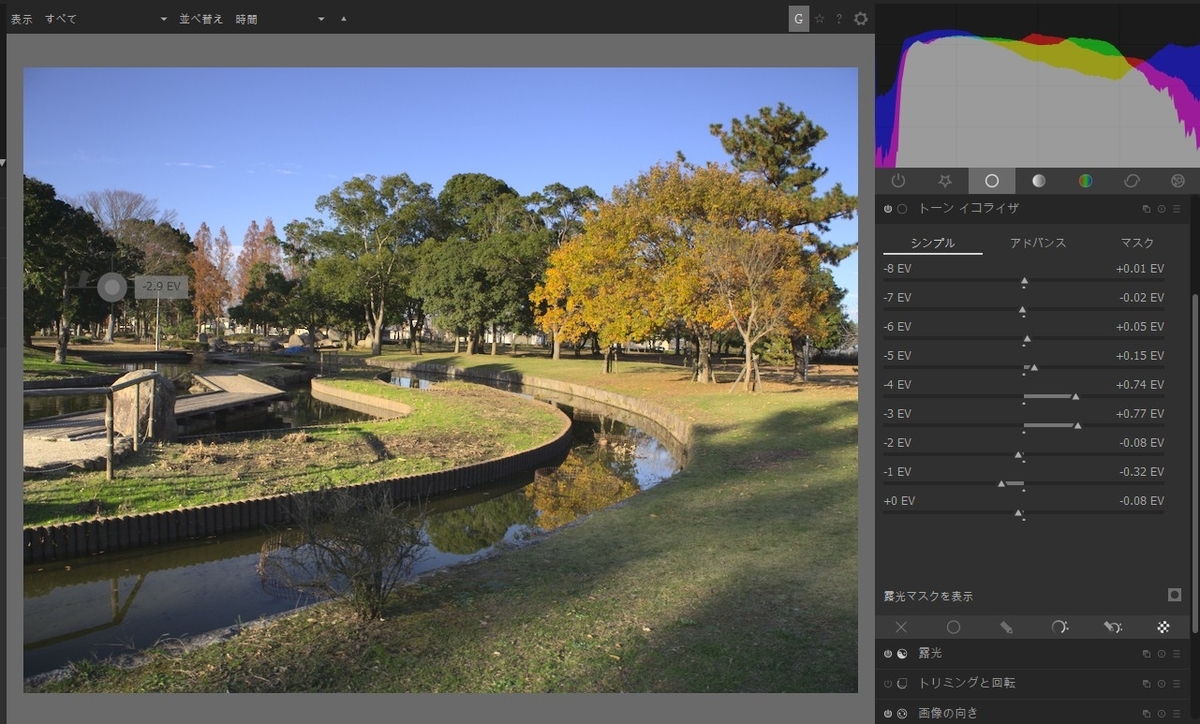

サンプル６はトーンイコライザーを起動して使用している例です。トーンイコライザーのシンプルモードは、１EV単位のゾーンに対応します。トーンイコライザーを使うと、ゾーンごとに露光を調整できます。使用法は、スライダーの上でマウスを左クリックすると対話モードになります。明画面にマウスを動かすと、マウスポインタの位置の露光の値が表示されます。変更したいゾーンにマウスポインタをおいて、ホイールを動かすと、露光が変更できます。

トーンイコライザーは、ゾーンごとにマスクを作って、そこで、露光を変更します。画像編集のアルゴリズムは露光なので、画質劣化が最小になります。「明るさ（ガンマ補正）」や「シャドウとハイライト」などと比べると、画像劣化が少ないだけでなく、対象とするゾーンを中心に画像処理を行うため、きめ細かな画像編集ができます。

トーンイコライザーの露光の変更レンジが、オーバーになる（右または、左一杯になる）場合には、露光に戻って露光を再度調整してください。普通の露光は、全てのゾーンに効くのに対して、トーンイコライザーは指定したゾーンを中心とした部分に効くのが大きな違いです。厳密に考えなければ、指定したゾーンにだけ効くと考えてもらってかまいません。

f:id:computer_philosopher:20200320074956j:plain — サンプル６

トーンイコライザーは、画像の露光を調べるツールとしても使えます。

フルサイズセンサーのレンズ交換式カメラを販売しているカメラメーカーのHPにはサンプル画像が掲載されていることがあります。RAWのサンプルが提供されていることは少なく、ほとんどがJpegですが、トーンイコライザーで、Jpegのダイナミックレンジを調べることができます。実際に調べてみると、狭いレンジしか使っていない画像が多いことがわかります。おそらく、最大の原因はベースカーブにあると思われます。

基本調整モジュール

今までdarktableには自動画像調整ルーツがありませんでしたが、3.0から、基本調整モジュールの中に、自動モードが出来ました。これは、簡単なので、初心者が使いたくなりますが、注意が必要です。見れば、分かりますが、基本調整モジュールは、露光モジュール、「コントラスト、明るさ、彩度」モジュールなどよく使うモジュールが組み合わさっています。基本調整モジュールで注意しなければならないことは次の点です。
