「マルチインスタンス＋マスク」を極める（５）

カラーキャリブレーション

今回は、連載のスタートで述べたカラーキャリブレーションを扱います。

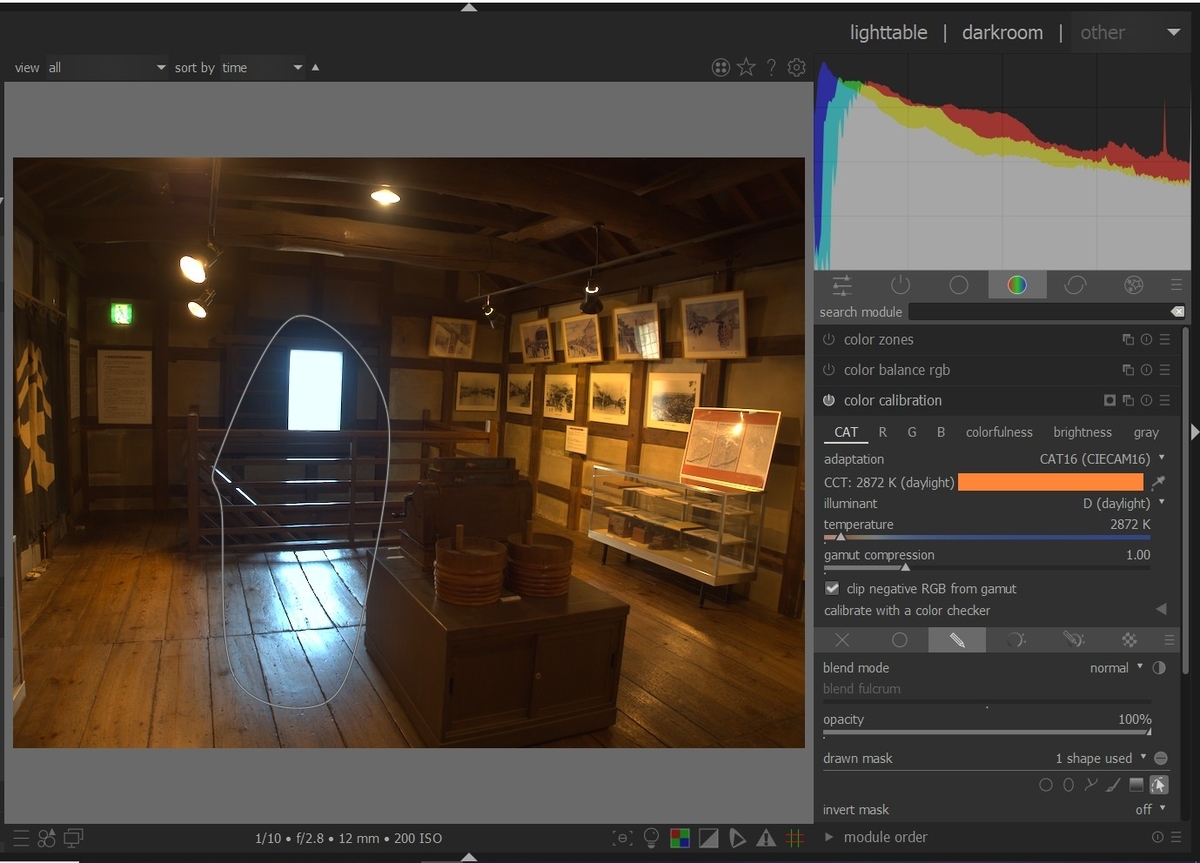

写真１は、カラーキャリブレーションで、窓の周りに描画マスクを作成しています。

CATは、日光daylightです。

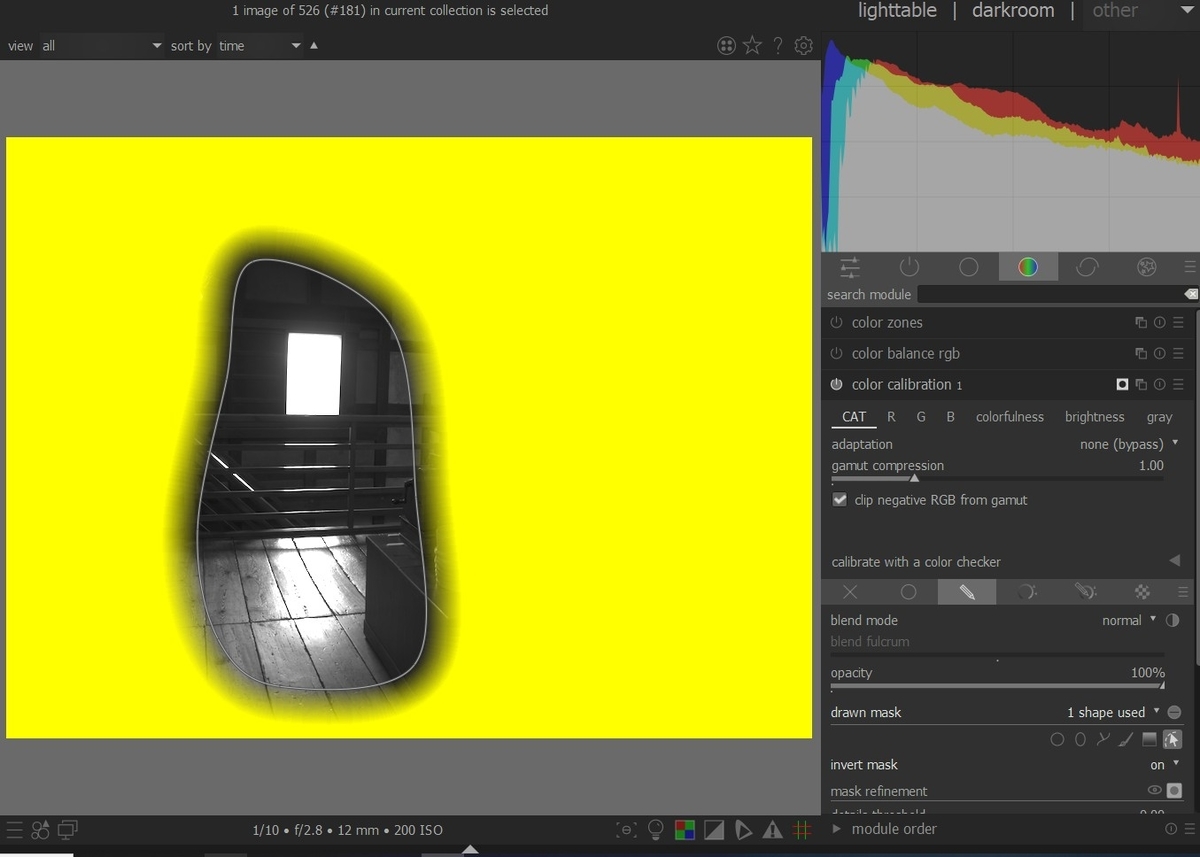

写真２は、作成したマスクを確認しています。

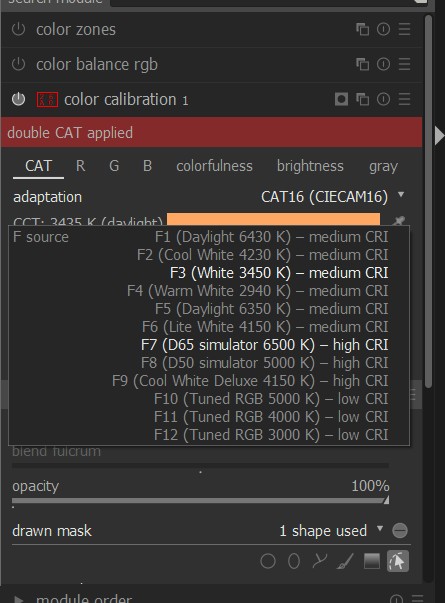

写真３は、新しいインスタンスのカラーキャリブレーション１をつくってCATの設定をしています。描画マスクを使って、カラーキャリブレーションのマスクの反転マスクを適用しています。

光源に、蛍光灯fluorescentを選ぶと、写真３のように、蛍光灯の種類がプリセットされていて、選ぶことができます。

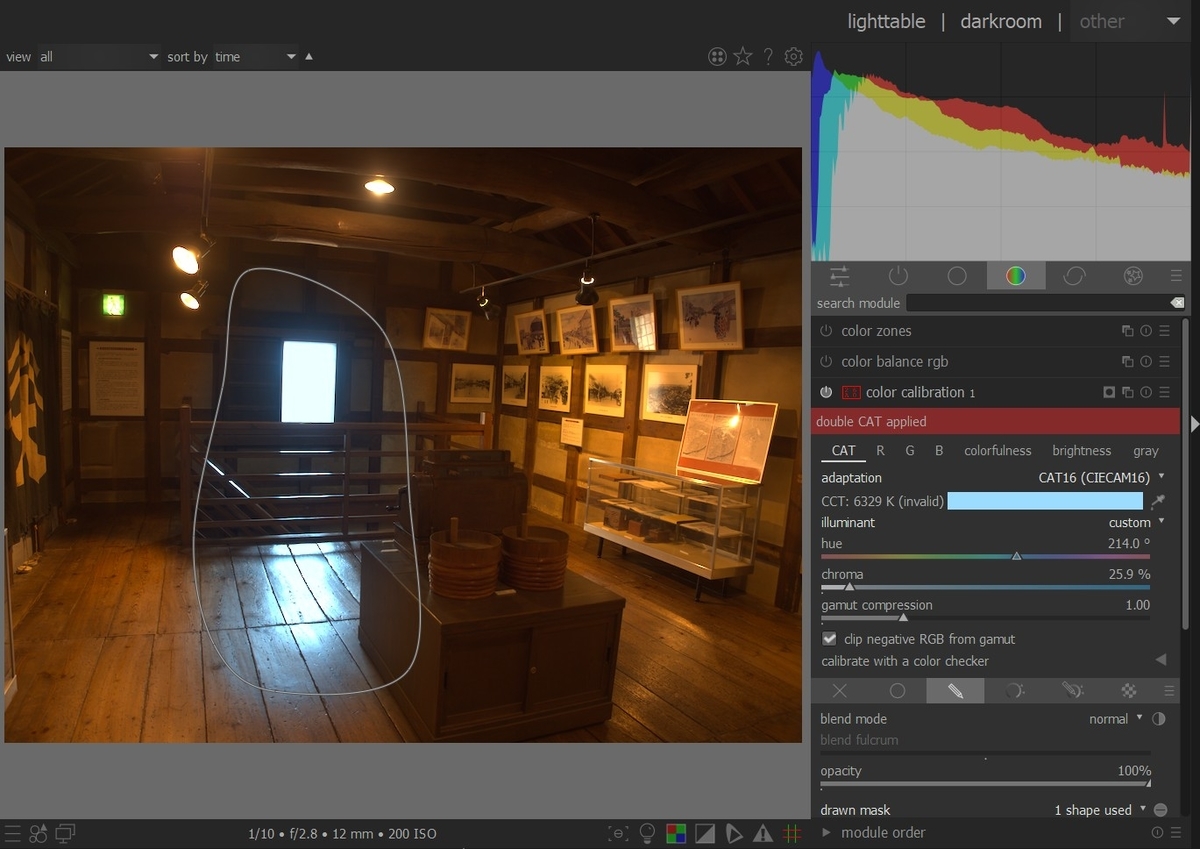

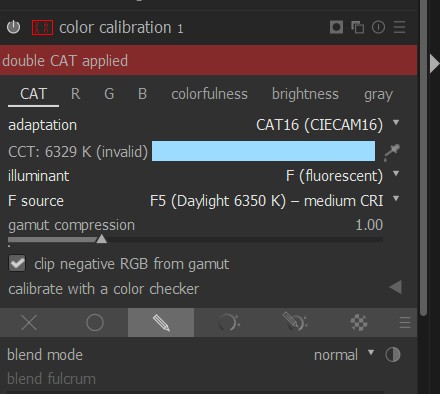

写真４では、蛍光灯fluorescentをえらんだのですが、CCTがinvalidのエラーになりましたので、蛍光灯をcustomに変更します。

なお、写真２と写真３では、double CAT appliedのエラーが表示されています。

カラーキャリブレーションとカラーキャリブレーション１が同じマスクを使っていれば、このエラー表示は理解できますが、カラーキャリブレーション１では、反転マスクを使っているので、2重定義にはならないはずです。このエラーには今のところ対応できていませんが、カラーキャリブレーションの機能自体は、正常に作動しているようなので、今回は、このエラーは無視しています。なお、検索するとカラーキャリブレーションの古いバージョンでは、double CAT appliedにバグがあるという報告があります。

写真５は、カラーキャリブレーションとカラーキャリブレーション１で別々の光源を適用した場合です。ヒストグラムを見ると、右が切れています。

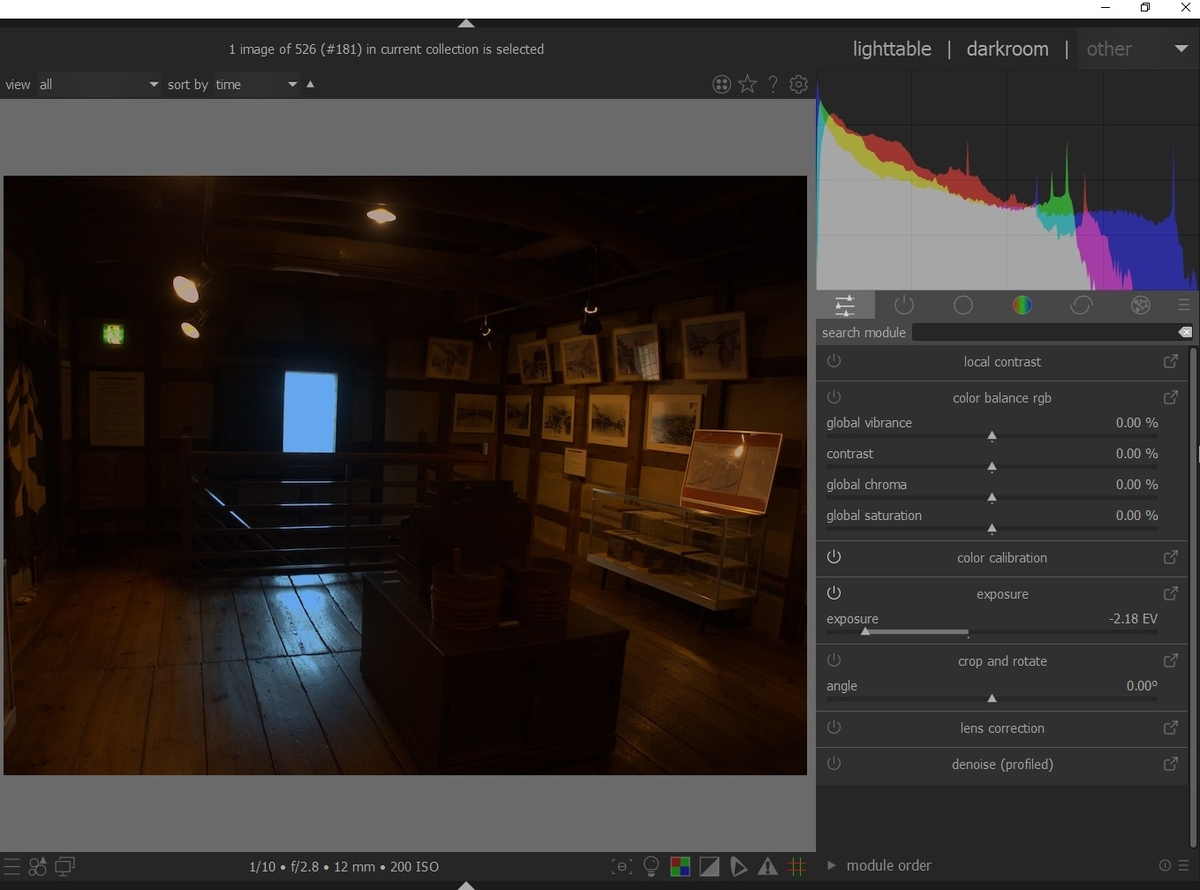

写真６は、ヒストグラムの右が切れないように露光を調整しています。しかし、画像をみると、これでは、明らかに露光不足です。

そこで、カラーキャリブレーションと同じマスクをつかって、トーンイコライザーで露光を調整します。

カラーキャリブレーション１と同じマスクをつかって、トーンイコライザー１で露光を調整します。

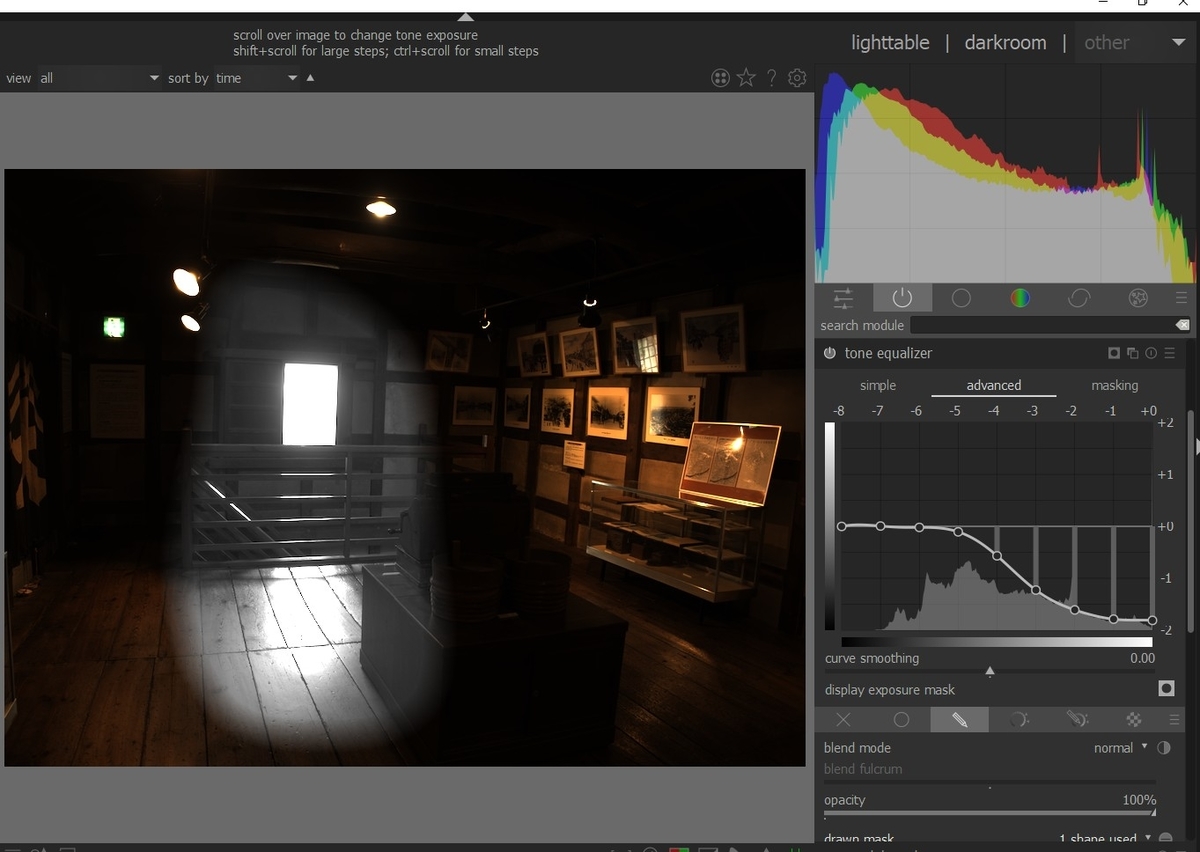

写真７は、トーンイコライザーの露光マスクを表示(display exposure mask)です。

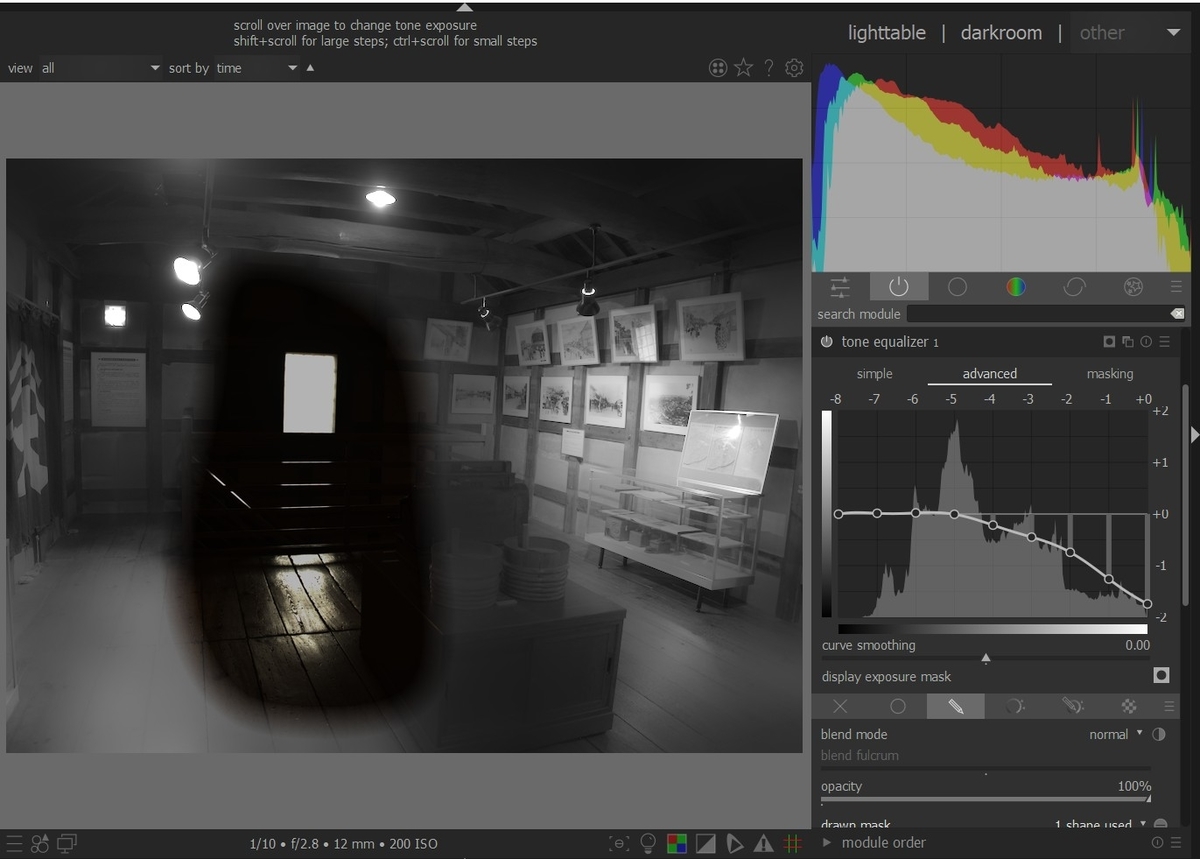

写真８は、トーンイコライザー１の露光マスクを表示(display exposure mask)です。

２つは、正常に作動しています。

写真９が、最終画像です。トーンイコライザーとトーンイコライザー１を設定した後で、カラーキャリブレーションとカラーキャリブレーション１に戻って、再度調整しています。

ヒストグラムの右端は、少し切れていますが、おおむね範囲内にあります。

画像の色も、2種類の光源を反映しているように思われます。
