描画マスク(4)マスクの反転

1)マスクの反転



描画マスクを反転させるには、invert maskを選択するか、描画マスクと書かれた行の右端の(+)を(ー)に切り替えます。



ただし、反転のスイッチは、3か所にあり、同じ反転が起こる訳ではないので、整理しておきます。

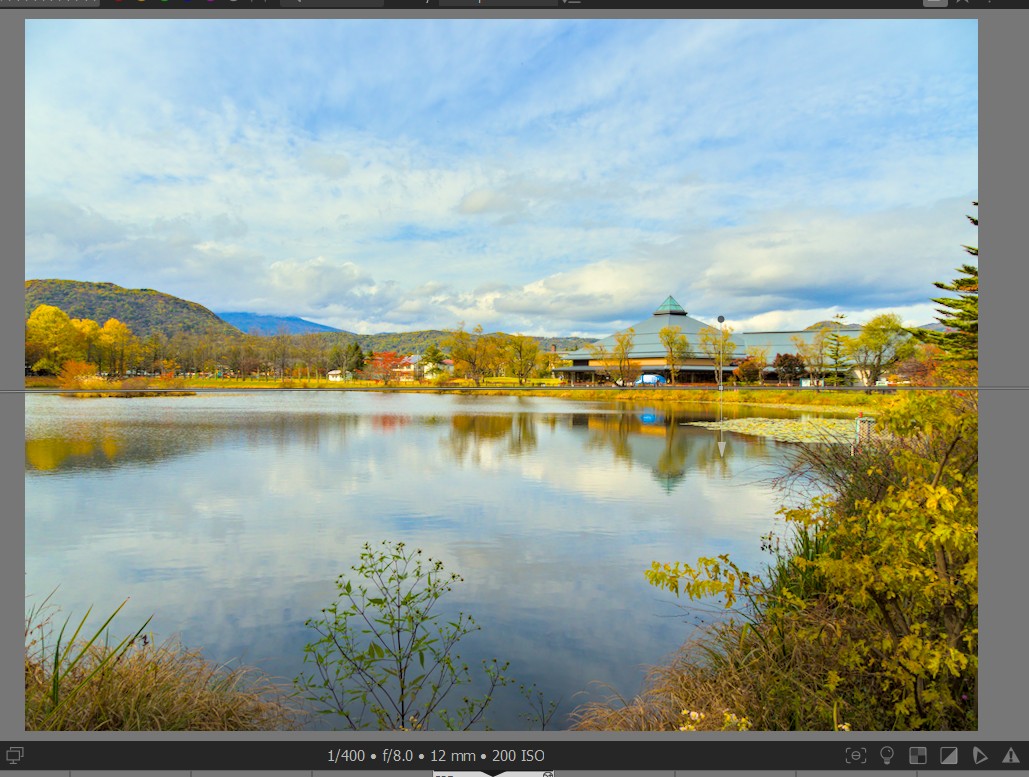

写真1がサンプル画像です。



空の明るさに比べると、水面が暗くなっています。そこで、空と水面の間に描画マスクで、グラデーションマスクを作成して、差をうめることを目指します。



今回は、このグラデーションマスクを反転して見ます。



写真2は、グラデーションマスクを設定しています。

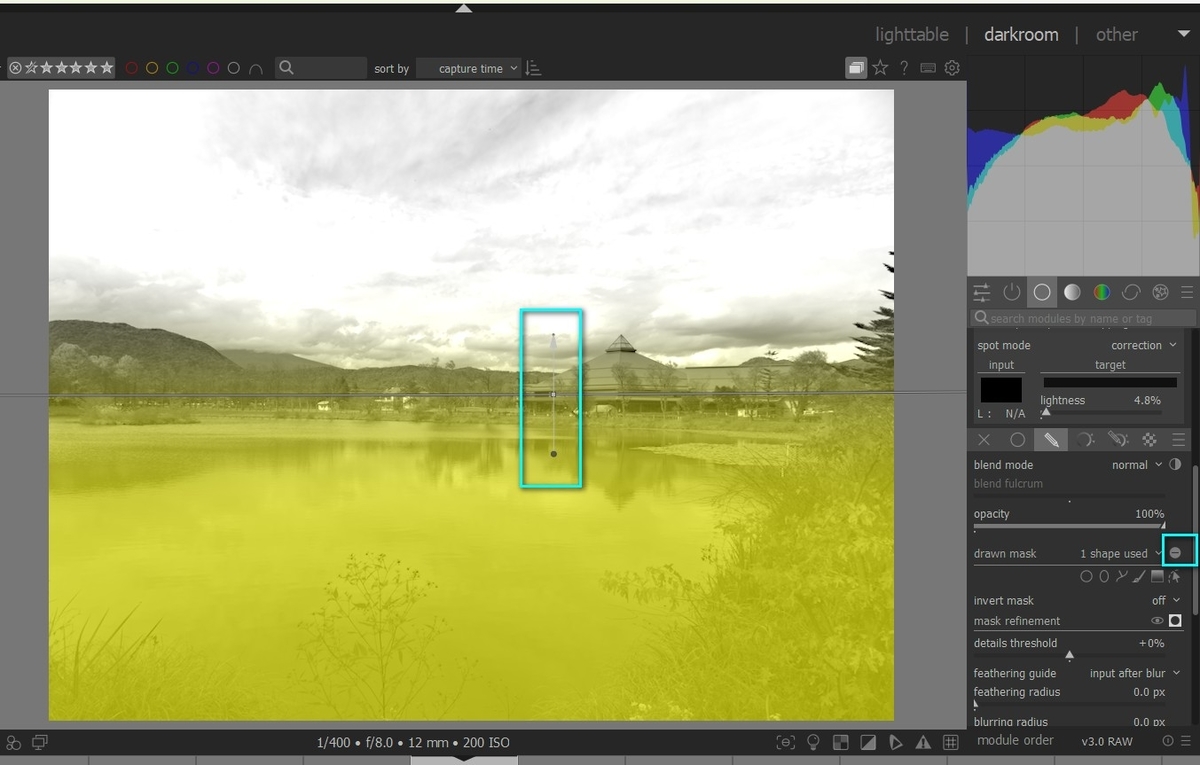

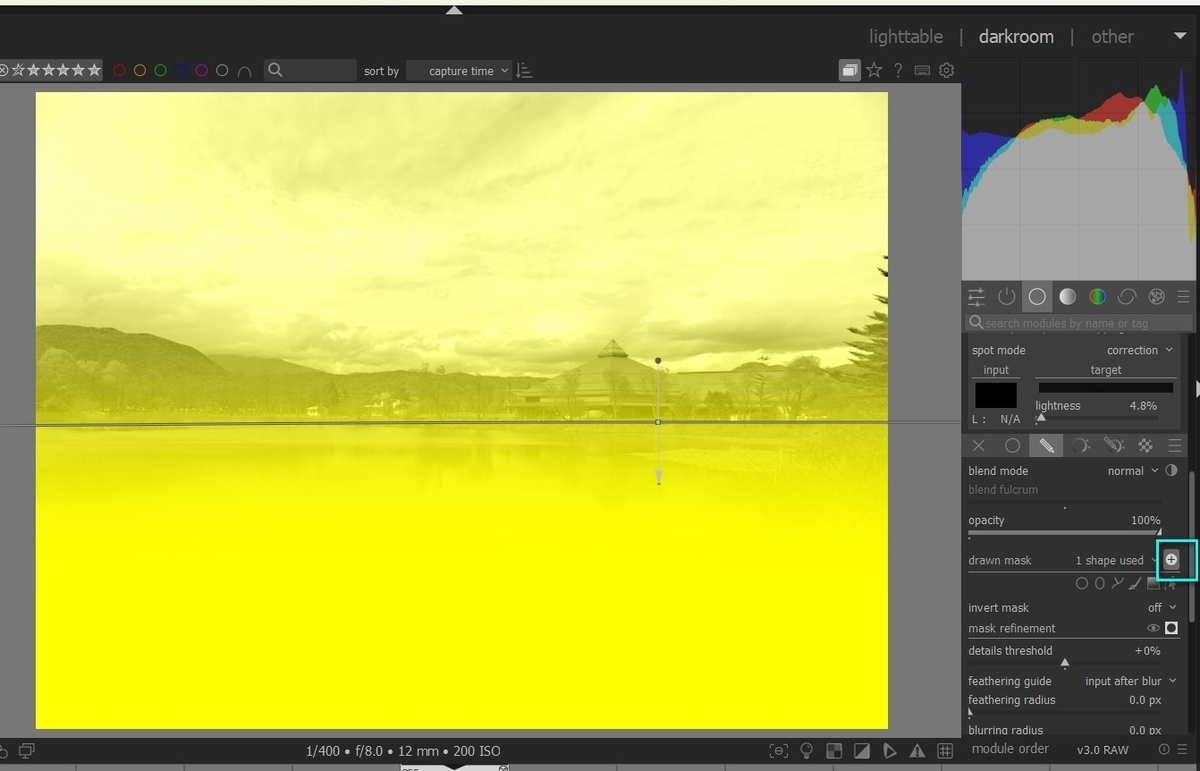

写真3は、行の右端の(+)を(ー)に切り替えています。

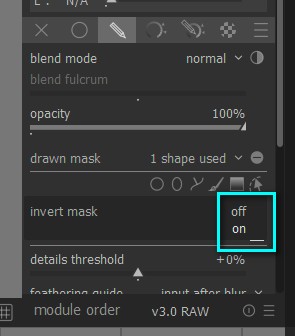

写真4は、invert maskのスイッチです。

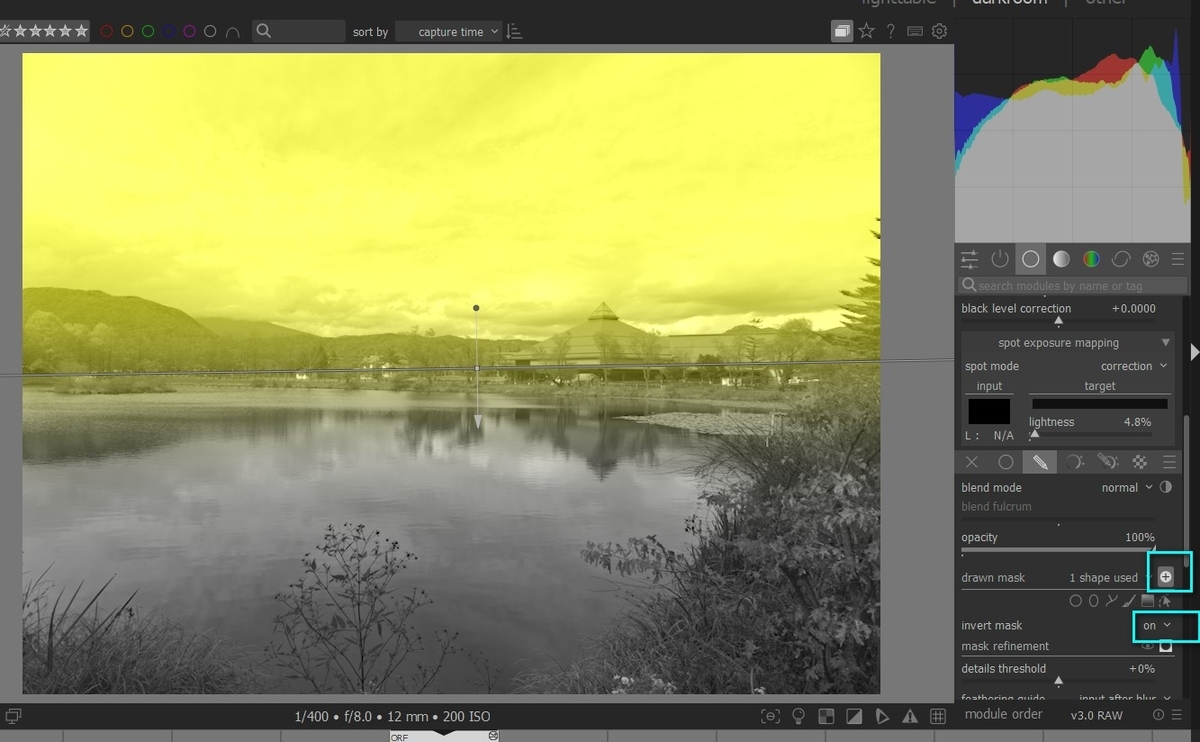

写真5は、写真4のスイッチをONにしています。



この画像は、写真3と同じです。

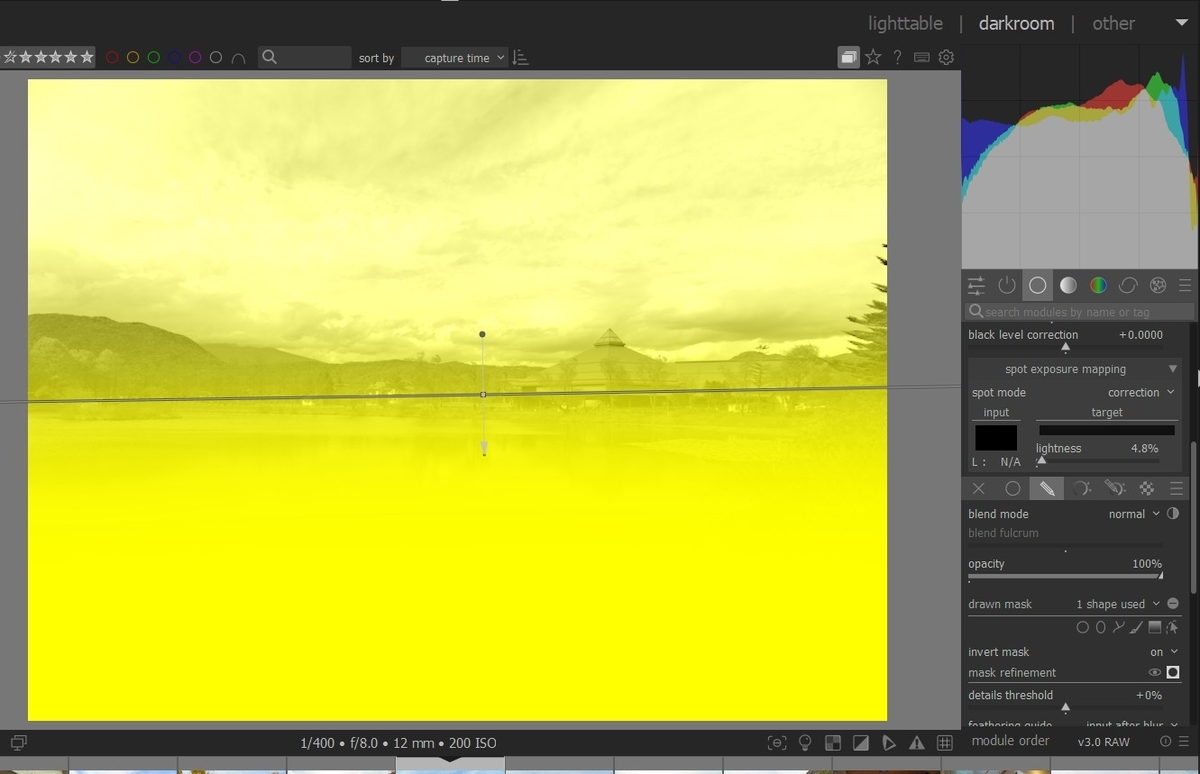

写真6は、行の右端の(+)を(ー)に切り替え、invert maskのスイッチをONにしています。



写真5の画像は、写真2の画像と同じです。

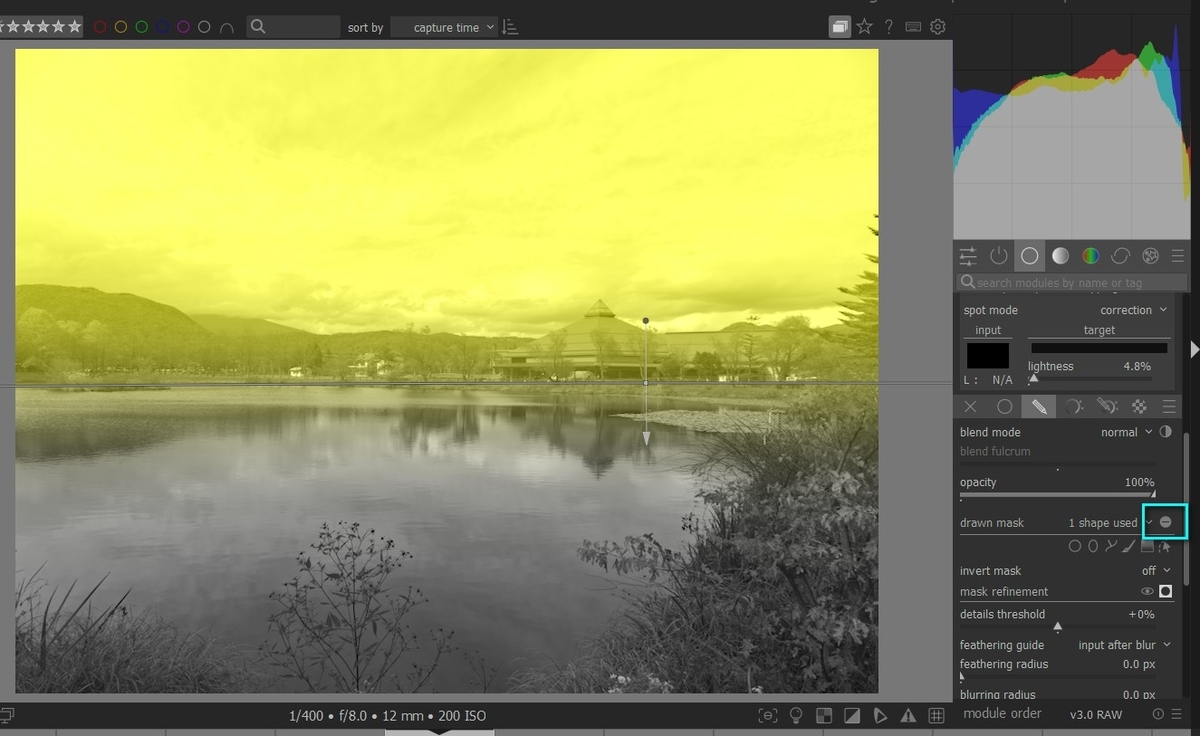

写真7は、写真2のマスクを回転させて、上下を入れ変えています。



この画像と、写真3、写真5の画像は一致しません。

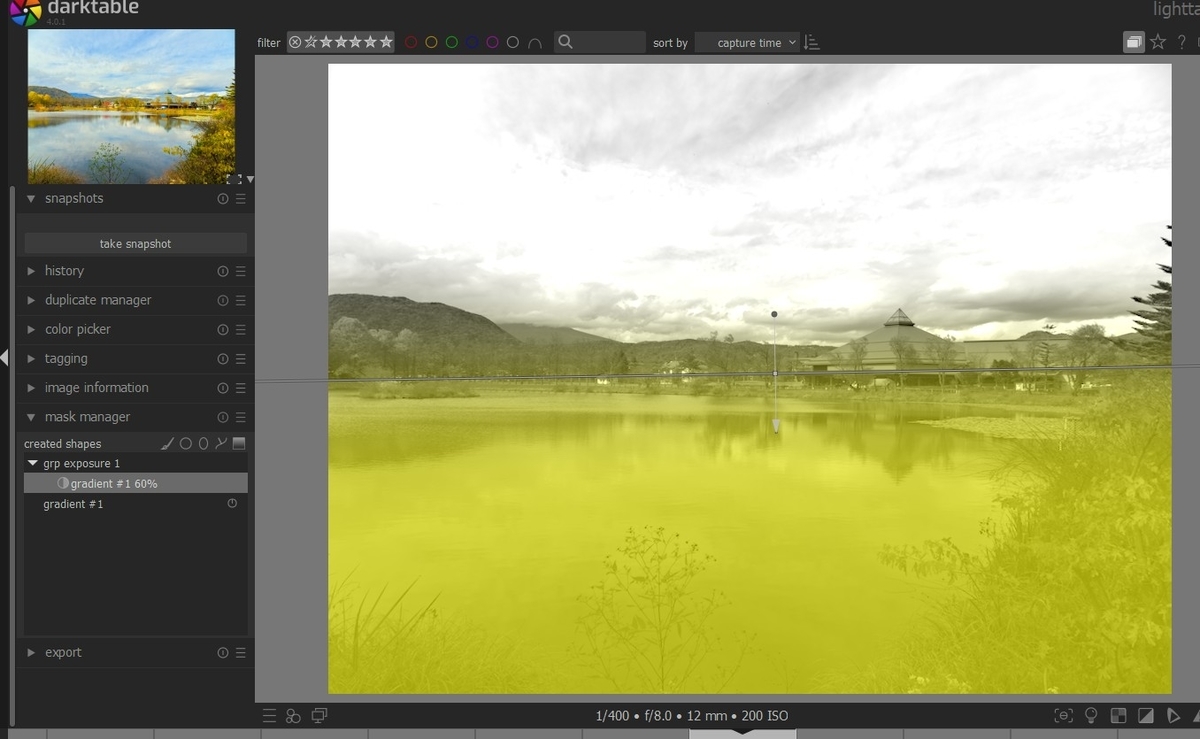

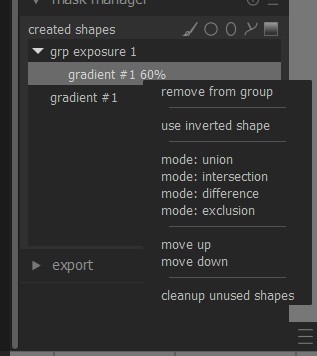

写真8が左パネルのマスクマネージャです。”use inverted shape”が、選択可能です。



写真9は、”use inverted shape”を使った結果です。この画像は、写真7と同じです。



まとめると、 inverted shapeとinvert maskは区別する必要があります。
